Stuart Double Expansion

le Mer 27 Juin - 17:48
Stuart Double Expansion
Seule différence avec le Twin; un cylindre HP de 19 mm.
La consommation de vapeur basée sur le HP , la puissance est inférieure au Twin.
Double effet et inversion en option.

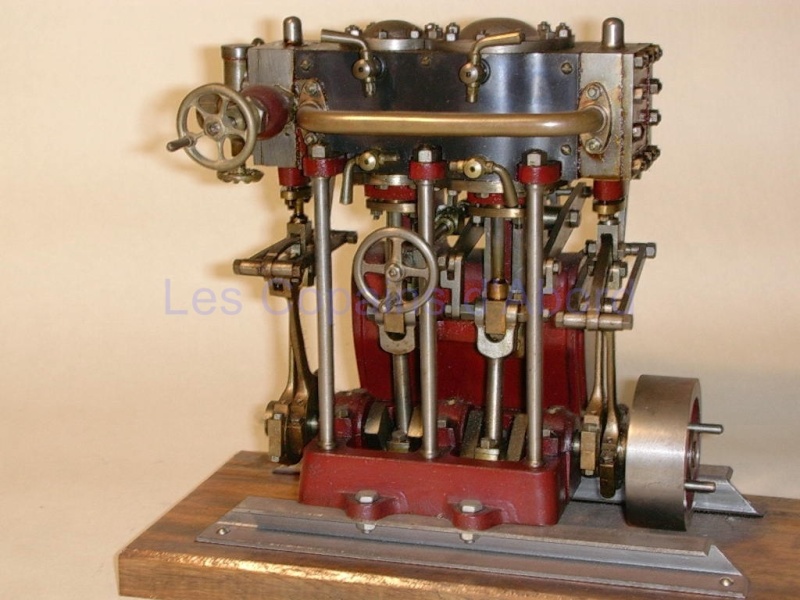

Première image = Compound classique


2ème image = compound avec condenseur intégré.


Diamètre HP  :          19    mm           Cylindrée HP  :       12.43  cc
Diamètre BP  :        38.10  mm                "      BP  :      57.43  cc
Course          :        22.20  mm            TOTAL        :          69.80  cc
Puissance Nominale @ 5.6 B  &  1500RPM           =         1/16 CV

Hauteur         :         139    mm
Longueur       :         127    mm
Largeur          :          70    mm
