Stuart Oscillant Mono cylindre.

le Mer 27 Juin - 17:52
Le Monocylindre S.T. Oscillant , abandonné pendant un moment et remis en fabrication en +/- 2009 .
Notez les points après le S. et le T.
C’est le plus petit, et le plus simple à usiner de chez Stuart.
Plusieurs de ces machines peuvent être mise en ligne sur le même vilebrequin de façon a créer un ensemble complet.
Le double oscillant en V développé à partir du Mono Cylindre ,bénéficie d’une vanne de distribution qui permet l’inversion de marche.

Diamètre               :     11.11 mm  ...........................................   Hauteur    Mono     :  63.5  mm   /   Double  : 69.9  mm
Course                   :     11.11 mm  ...........................................   Longueur  Mono    :  25.4  mm    /   Double  : 57.1  mm
Pres. de travail      :        3 Bar       ...........................................   Largeur    Mono    :   54    mm    /   Double  :  82.2 mm
Cylindrée  Mono    :       2.07  cc    ...........................................   Cylindrée Double  :     4.15  cc
Poids       Mono      :       225  gr    ...........................................   Double                 :     425 gr

Ensemble de monocylindres mis en ligne:


Ensemble Monocylindre et sa chaudière S.T.Ø 44 mm x 140 mm avec surchauffeur , soupape de sécurité et bruleur à alcool:

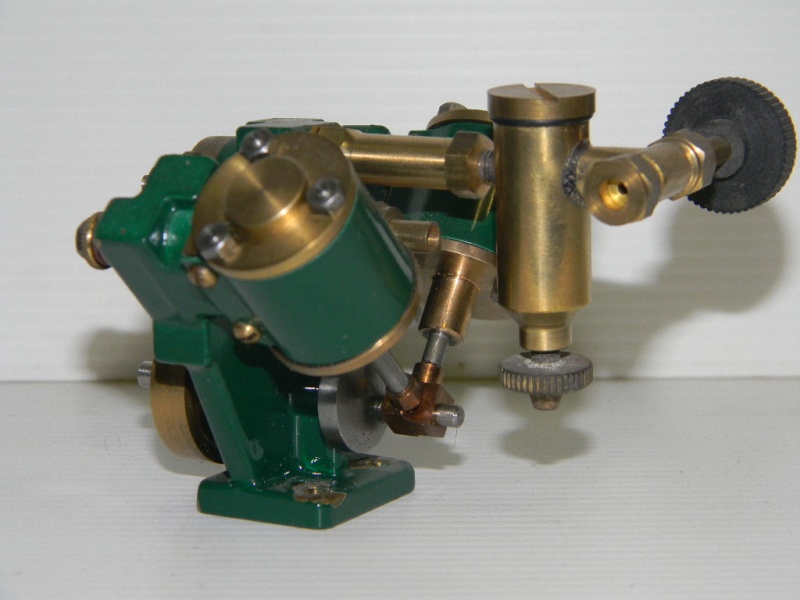

Bicylindre oscillant:



Video Utube:
